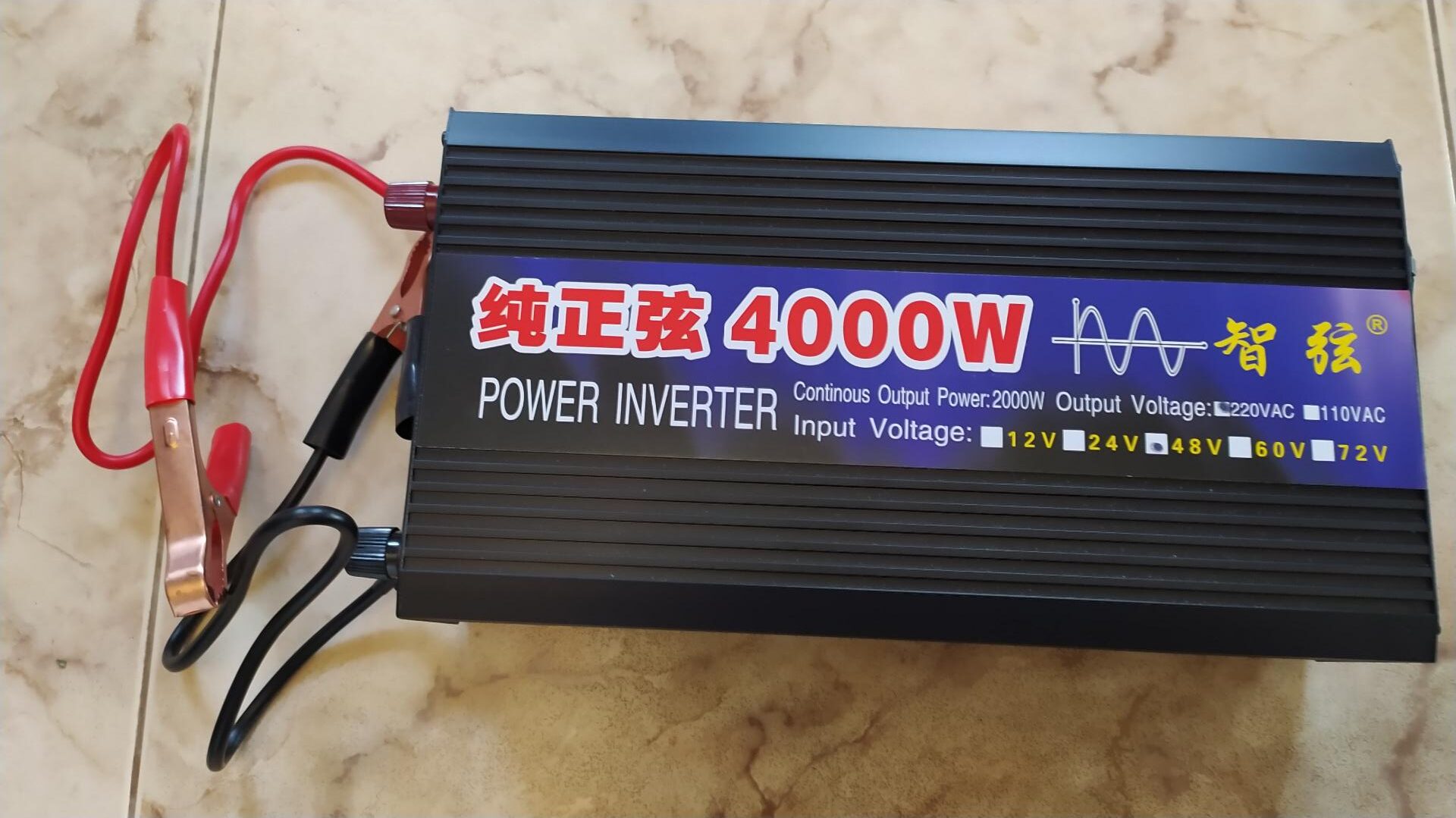

Очередной pure sine, внешне очень похожий наклейкой на Sunyima, но их, похоже, лепят на большинство разных инверторов.

Хотелось иметь какой-то инвертор для использования с «powerbank’ом на колесиках» — да и для других случаев пригодится. Фактически, это мой второй инвертор под 48В. От 12В я уже давно ушел, но в хозяйстве осталось еще несколько устройств под 24В. Однако использовать инвертор-кубик  «для дома» или какой-то мощной нагрузки теперь уже особо нет смысла — разве что в каких-то частных случаях. Купленный — и легче, и компактнее, и токи меньше. Да и дешевле (на сейчас).

Замеры.

• При 43В у инвертора начинается снижение выходного напряжения.
• При 38В на выходе уже 200В. Это минимальный порог, при котором инвертор сможет запуститься.
• При 37В на входе инвертор выключается. Автозапуска при росте напряжения нет, надо выключить-включить кнопкой.

Запуск с плавным ростом напряжения, как и у других. Вентиляторы (их 2) при старте раскручиваются, потом выключаются и работают только при достижении определенной температуры или при большой потребляемой мощности (на чайнике включались сразу).

Потребление на холостом ходу:

• 48V — 19,58W
• 51V — 20W
• 56V — 26,54W
• 58V — 28,53W

В выключенном состоянии потребляет 0,53W для 48V; 0,58W для 53V и 0,67W для 56V.

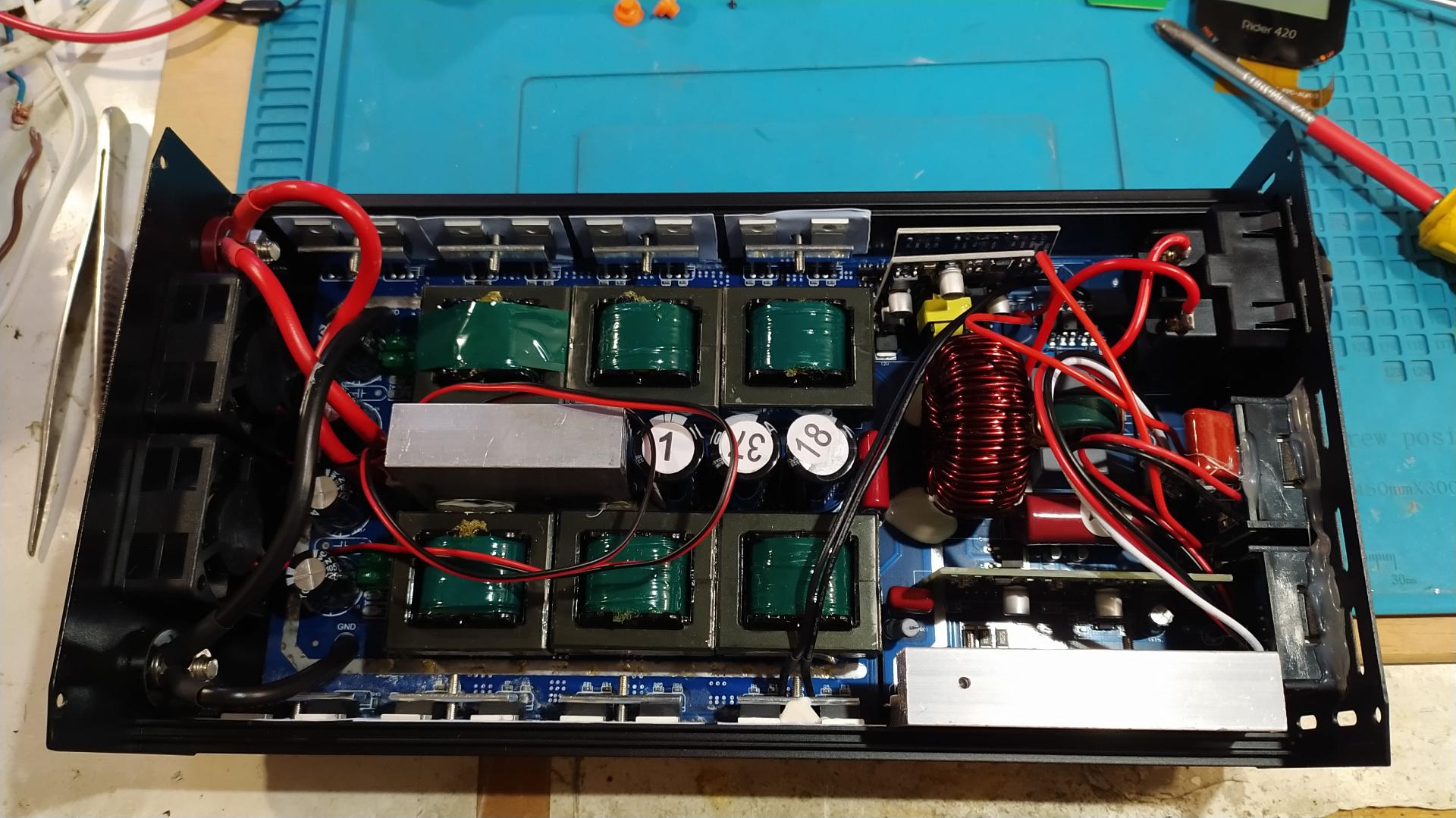

Разборка. Выкручиваем по паре саморезов с одной и с другой стороны и верхняя крышка снимается.

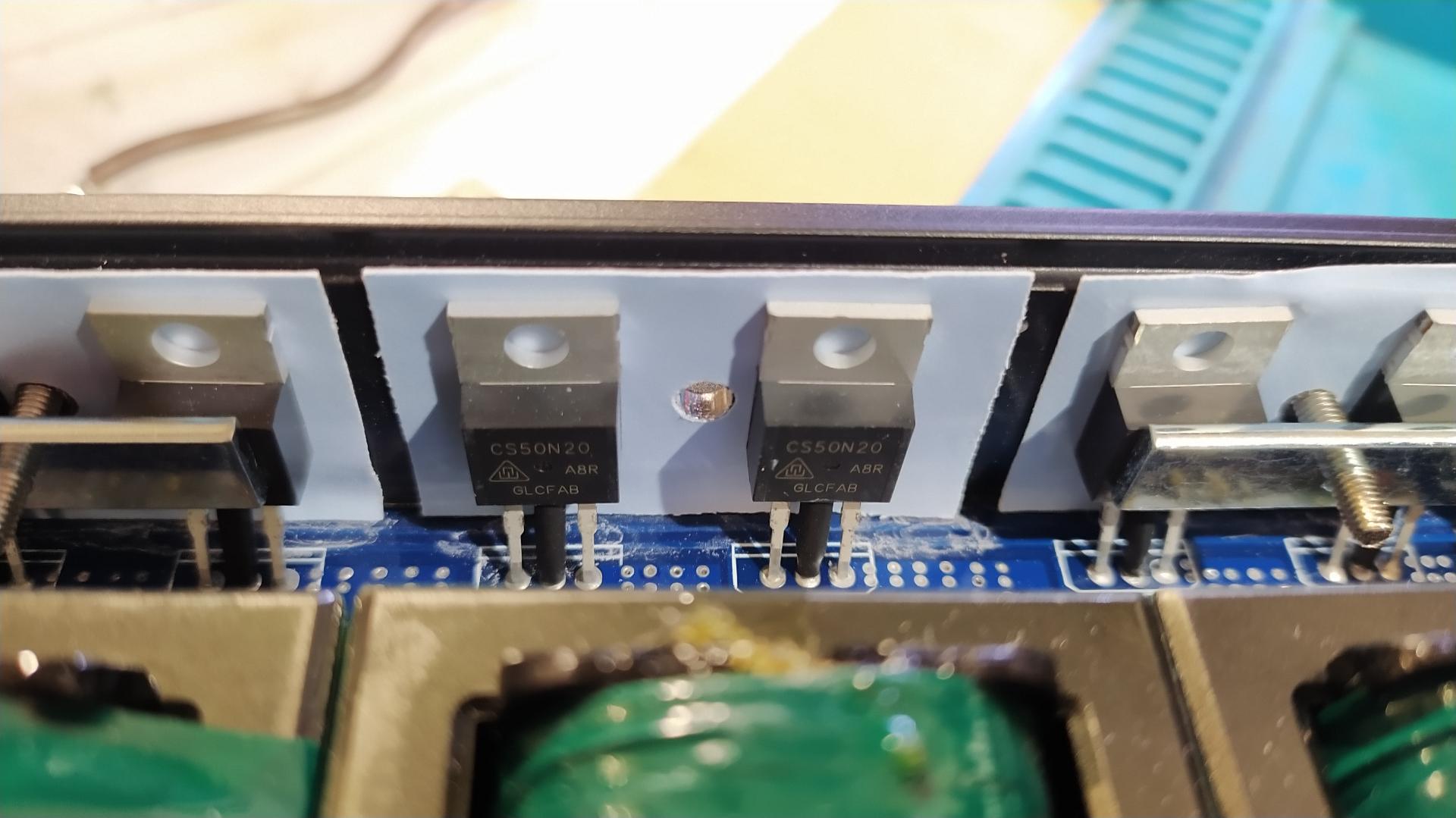

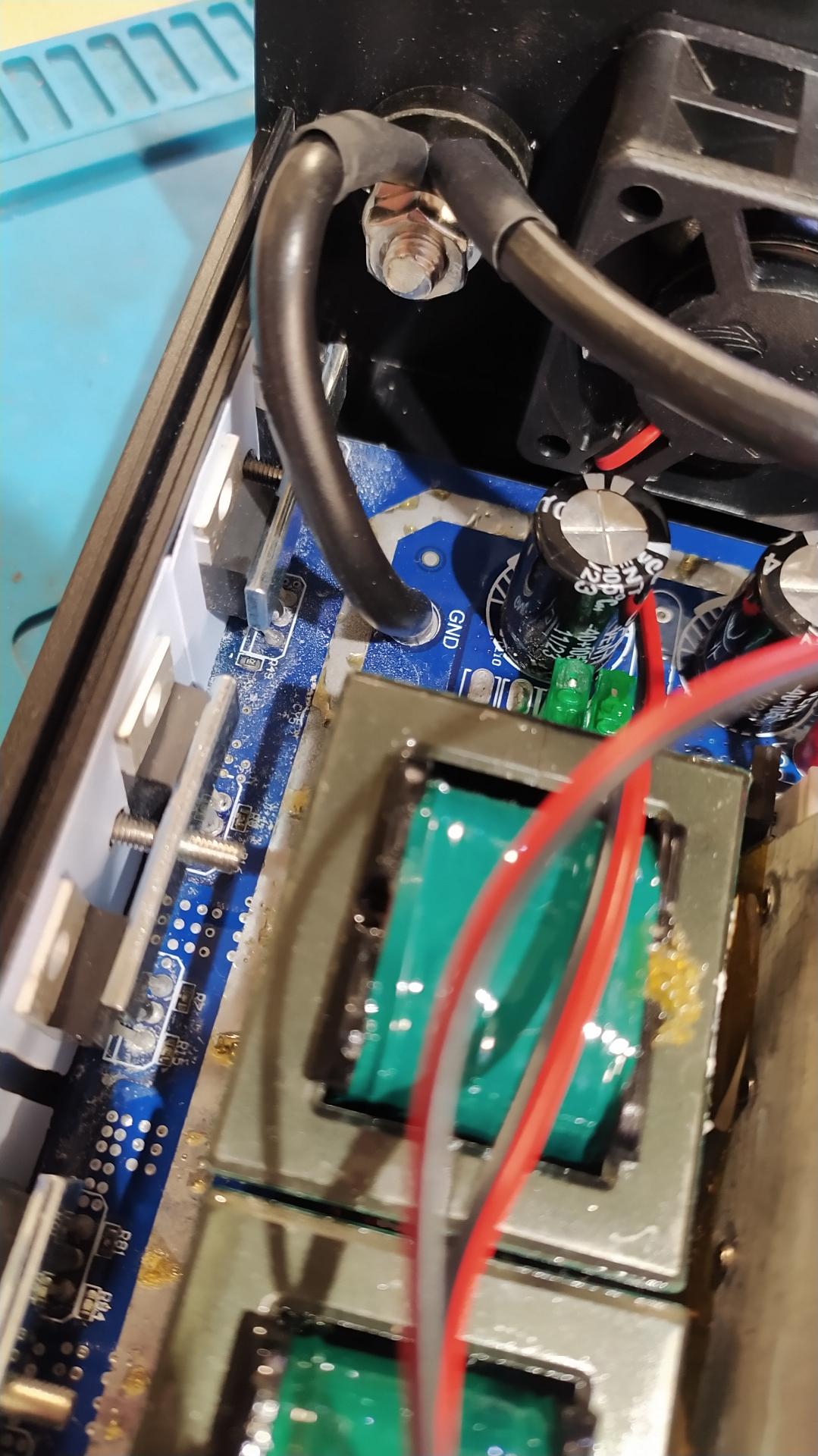

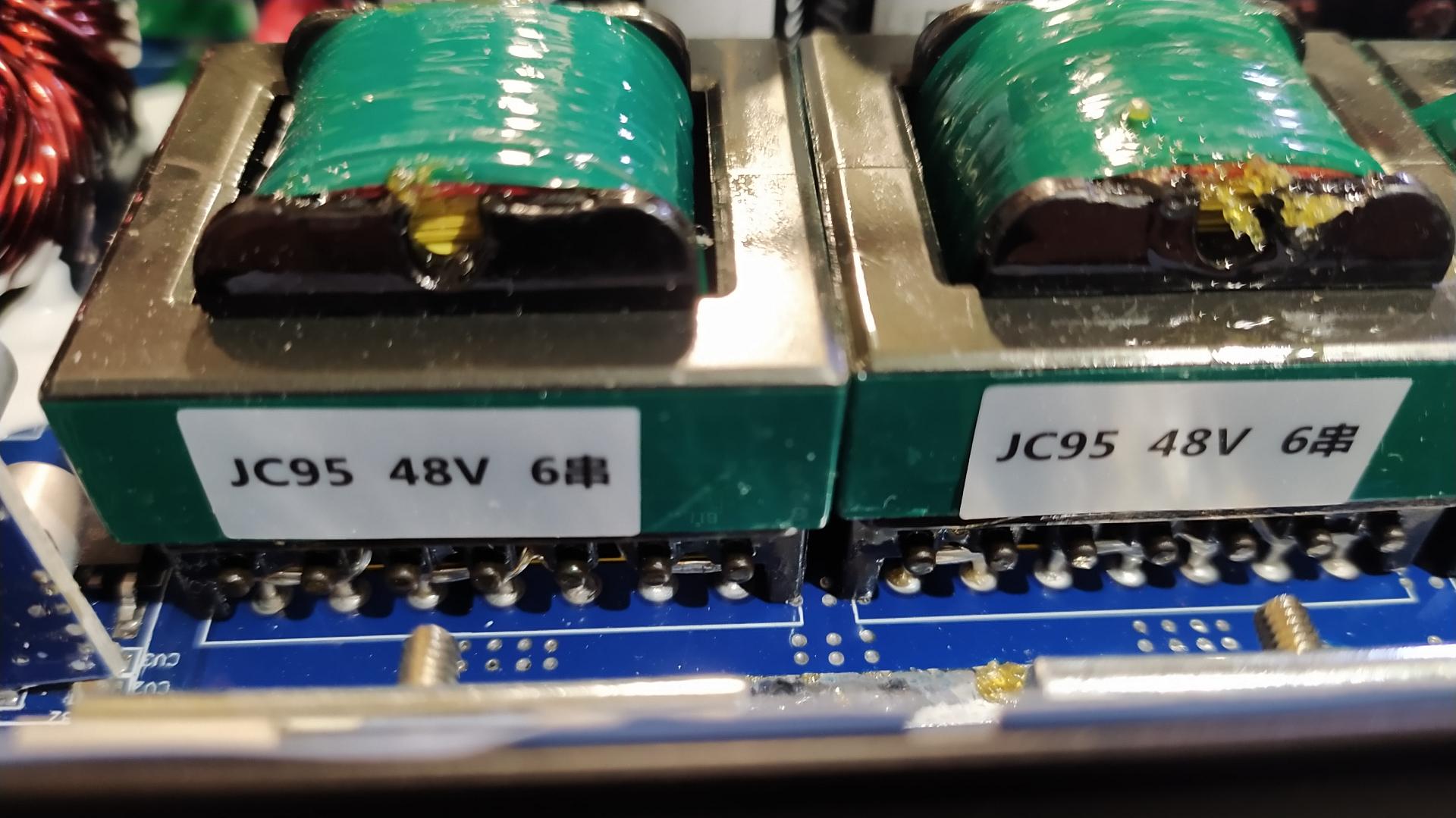

Большая часть инвертора — DC-DC-преобразователь с 6 трансформаторами и с 16 транзисторами CS50N20. Плата возле них была не сильно хорошо вымыта — а может где-то попала влага?

На входе инвертора 4 конденсатора 470 мкФ х 63V, так что сильно усердствовать с повышением напряжения на входе не стоит. Парами установлены предохранители по 30А, всего 4 штуки. На выходе — 3 конденсатора по 100 мкФ х 500V (Taicon). Рядом с ними на радиаторе диоды DSE20S06F (как минимум — та пара, что по краям; оставшиеся 2 прикрыты деталями. Но, наверное, такие же).

Высоковольтная часть. Стоит модуль, похожий на EGS002, но не он. Собран на APT 32F1023 и паре EG2106 в обвязке; рядом LM393. Силовые транзисторы — 4 штуки G50T65AK5SD (IGBT, 650V 50A).

На противоположной стороне рядом 2 платы, одна — явно преобразователь для питания мелкой электроники, как это было у меня и в других инверторах. На второй — еще один 32F1023 в паре с SG3525 — это отвечает за низковольтный преобразователь.

Примерно в той же области находится обратная связь для контроллера синуса, подстроечником в которой можно поправить выходное напряжение, если это кому-то надо.

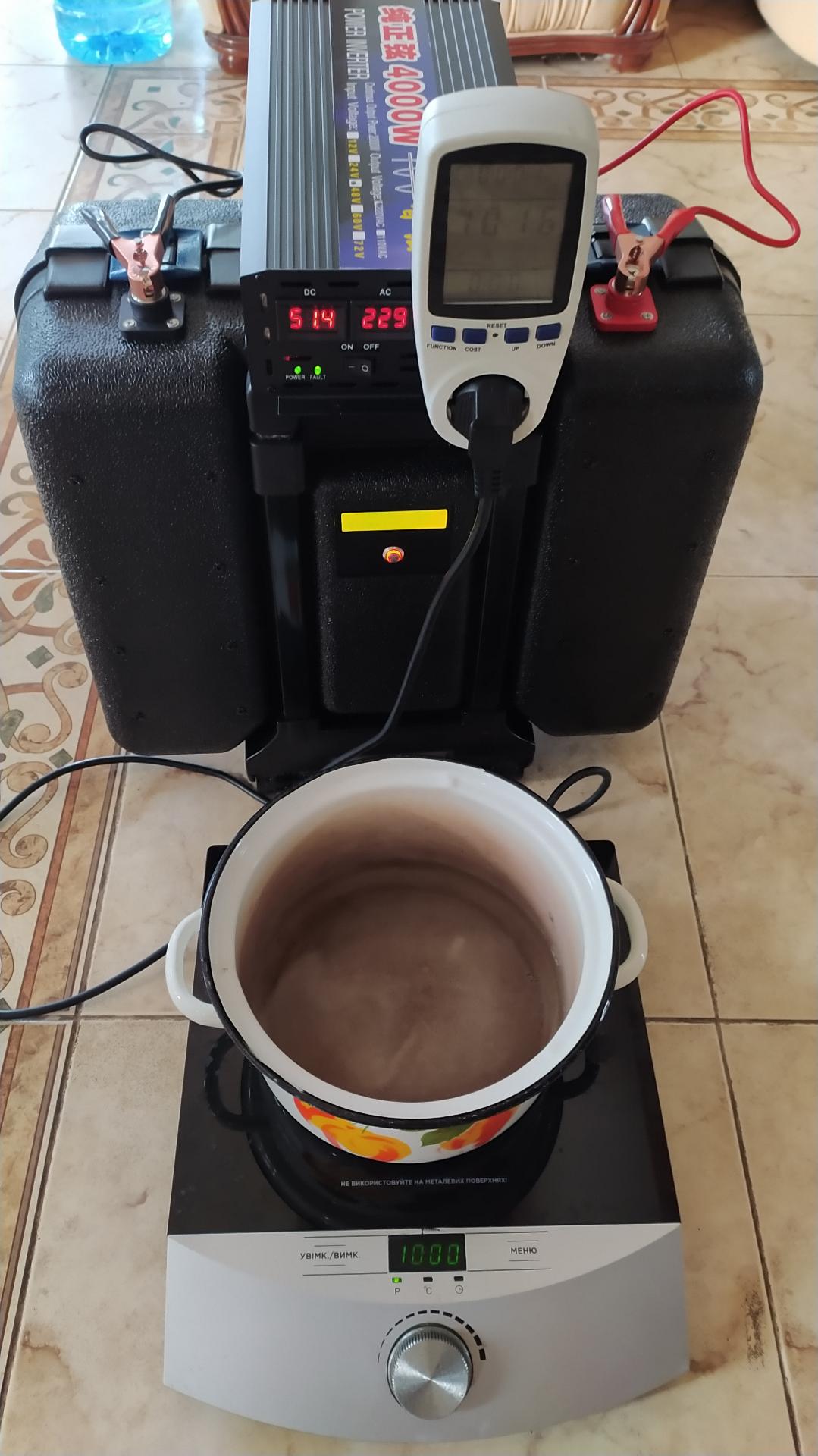

Тест на нагрузку успешно пройден, индукционную плиту на максимальной (1650W) мощности вполне тянет. На киловатте потребление было на уровне 1060 Вт при 1010 на выходе — т.е., КПД около 95%, как и заявляется.

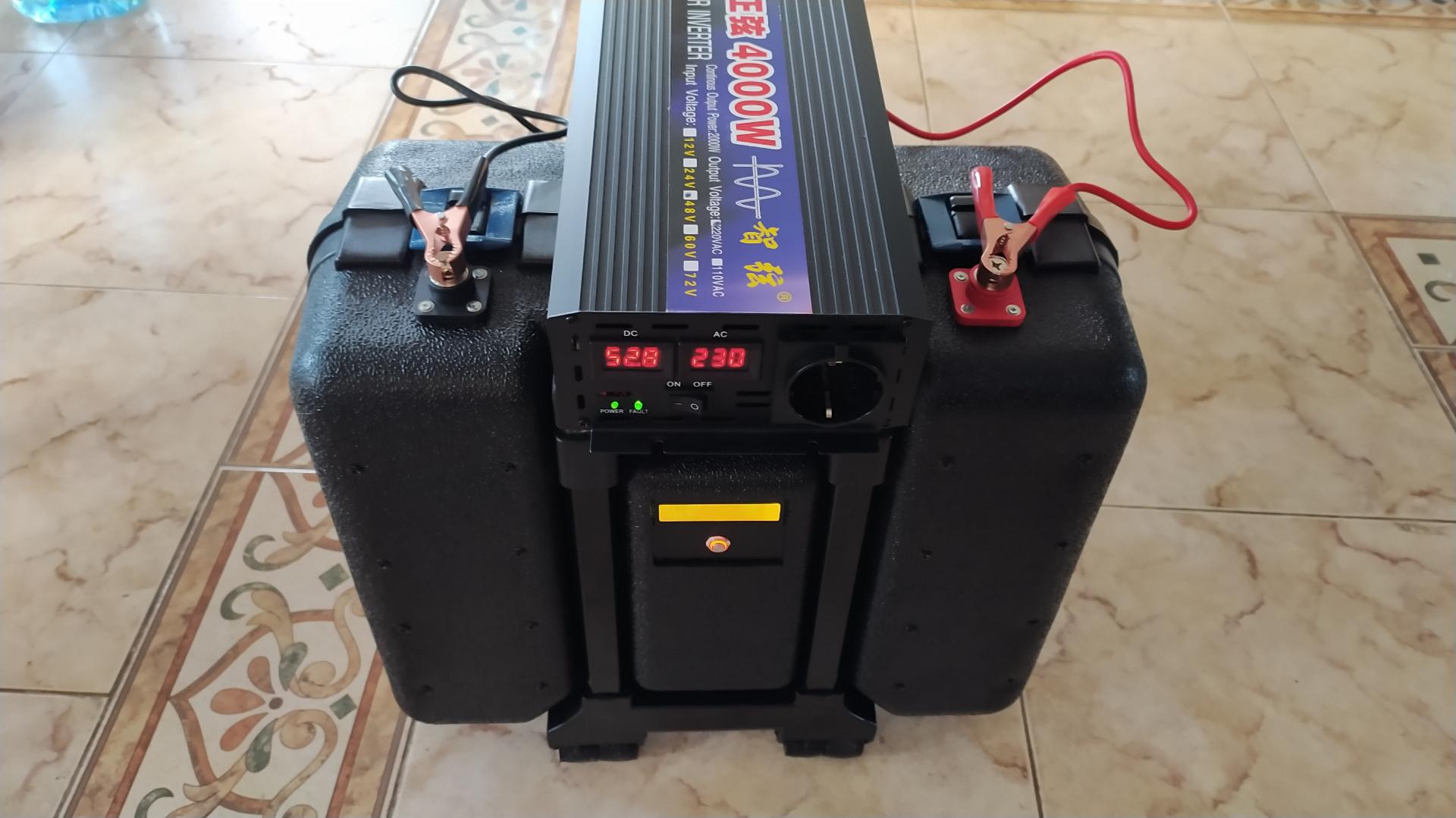

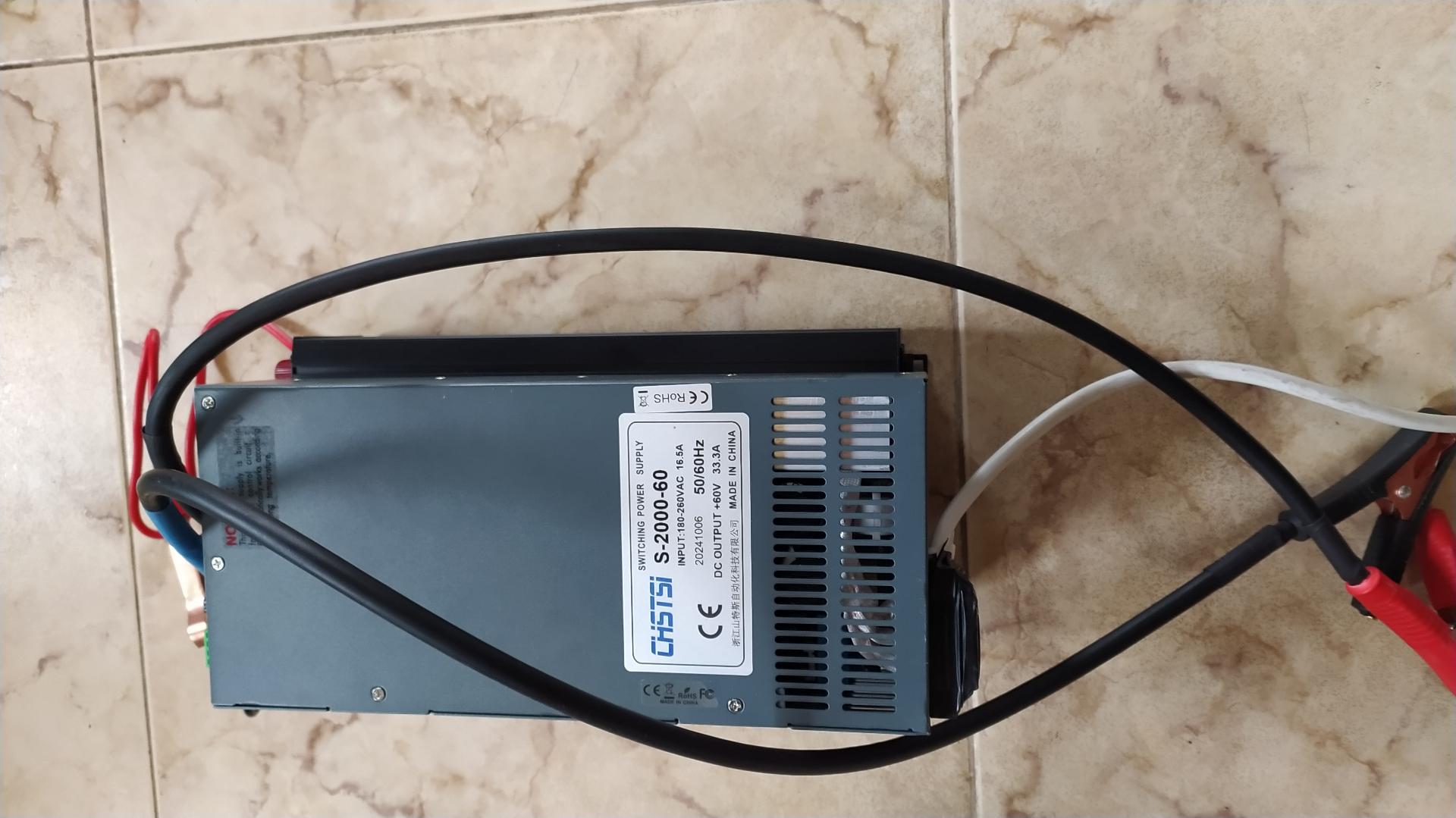

А вот в оставшееся пустое пространство в «powerbank’e на колесиках» инвертор чуть-чуть не втиснулся — не хватает буквально сантиметра. Причем, если бы клеммы ставил шире, то, возможно, можно было бы втиснуть. Значит будет место под зарядное — то поменьше в размерах.

Update: проверил на чайнике — через время выключается, требуется перезапуск (чтобы вскипятить поллитра воды — придется дергать инвертор раза 3-4). Потребление 1984 (ваттметр) / 2124 (данные с BMS), напряжение 230В. В целом, если все же надо чайник — можно попробовать понизить сеть до 220В. Но лучше использовать что-то менее мощное.
