Решил чуть расширить список источников энергии на зиму и вернуть в работу газовый котел. Газом активно не пользуюсь уже несколько лет – примерно с момента ввода платы за доставку. Для подогрева воды еще до того начал использовать электрический бойлер. На сейчас (с учетом того, что панели не всегда покрывают домашнее потребление) стоит иметь возможность использовать любой источник энергии.
В котле в свое время делал доработки для обхода ограничений штатных алгоритмов: например, когда использовал встроенный бойлер, то для экономии газа вода грелась только тогда, когда включался термостат и/или по расписанию от встроенного таймера. На тот момент все делалось “в железе” – добавлением логических цепочек на дискретных элементах. Один из блоков – уже даже не помню, что делает. Второй – подключал резистор между входом термодатчика бойлера и общим, блокируя подогрев бойлера (обман электроники – та думала, что у бойлера высокая температура). Сейчас решил перевести основные функции по управлению на базу ESP Home.

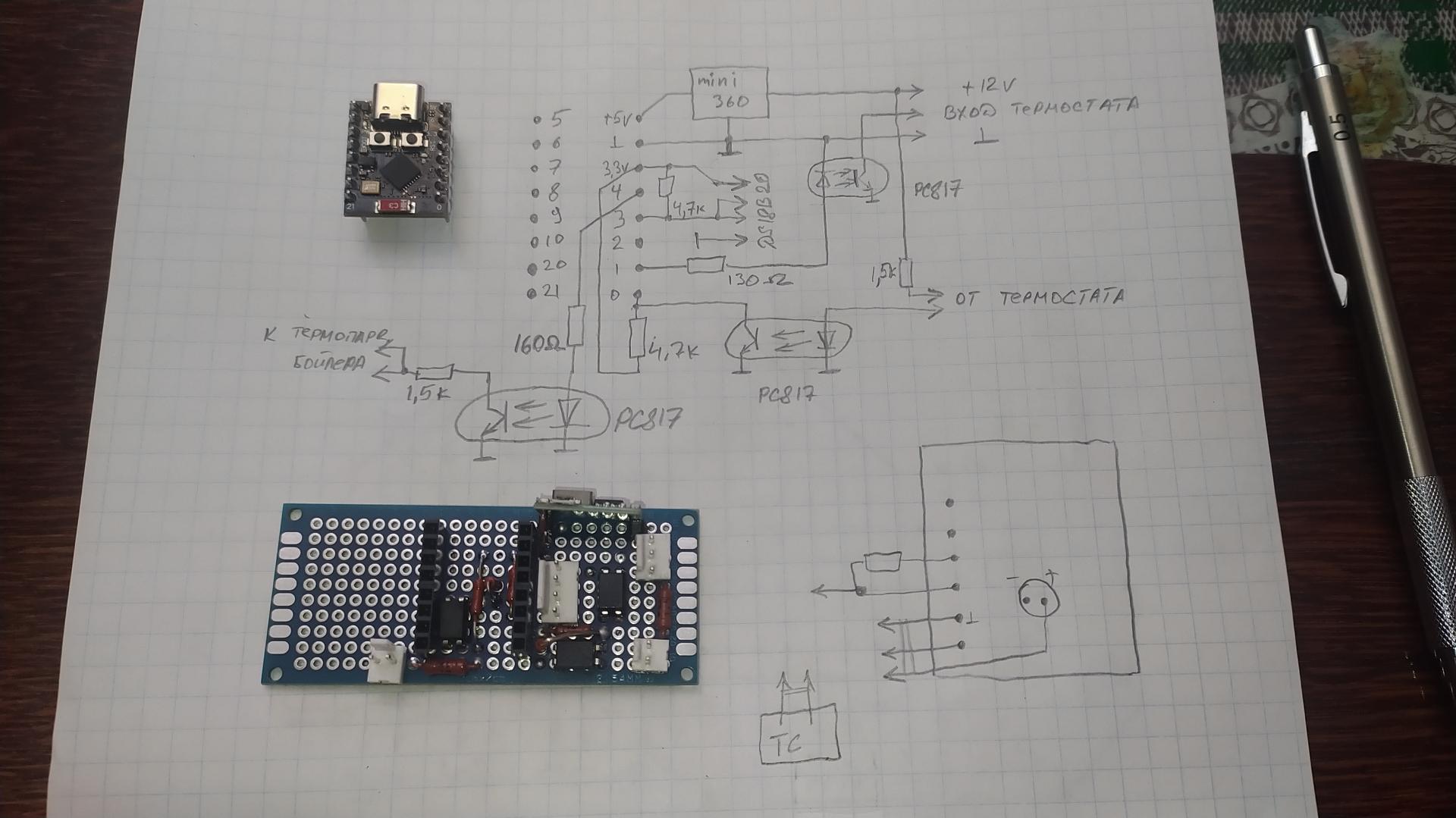

Что надо? Прежде всего, давать команду на вход подключения термостата, что будет разрешать или запрещать работу обогрева дома. Для сохранения функций термостата (на всякий случай, хотя он уже и не нужен) тот теперь подключаю на МК. В прошивке сделал шаблон для байпаса команд термостата котлу – т.е., в одно нажатие можем вернуть штатный режим с внешним управлением. Уже вдогонку – реализовал “обманку” для бойлера, чтобы можно было управлять его подогревом, сняв ту схему, что была собрана когда-то. Для контроля температуры подачи и обратки добавил вход для DS18B20 (просто потому, что – почему бы и нет?). После работ по бойлеру подумал, что можно было бы и в него засунуть контроль температуры – возможно, или использую один из подключенных термодатчиков, или добавлю еще один.
После “чудес” у метеостанции – везде активно использовал опторазвязку. Макетку не обрезал – возможно, дополню модуль потом еще какими-то функциями. Плата вполне удобно размещается рядом с штатным блоком управления.
