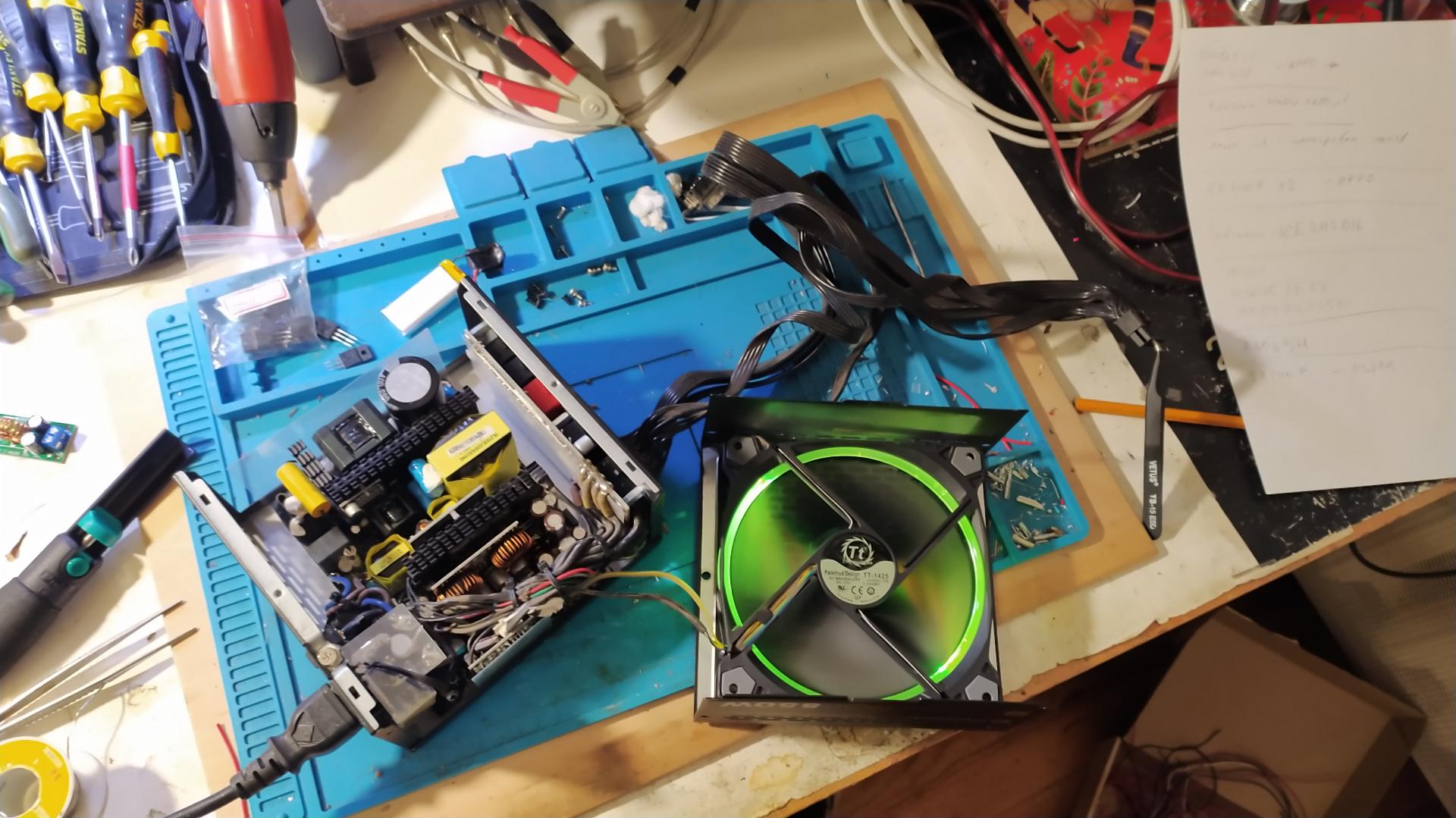

Коротенькая зарисовка по внезапно возникшему ремонту. В одном из ригов при включении вылетел БП Thermaltake TPG-850AH3FSG-R – низкое сопротивление по входу, при попытке включения выбивал автомат. Вскрываем; после прошлых ремонтов рука набитая, так что неисправность была найдена и устранена быстро. Был полный пробой одного из транзисторов в APFC, что потянуло за собой обвязку – транзистор 2F (MMBT2907) и резистор на 4,7 Ома, стоящие в его управлении (чтобы не рисовать лишний раз – схема типичная, как у Чифтека, например). Мелочевку заменил, а для симметричности плечей заменил оба транзистора на 20N60. В целом, начинка такая:

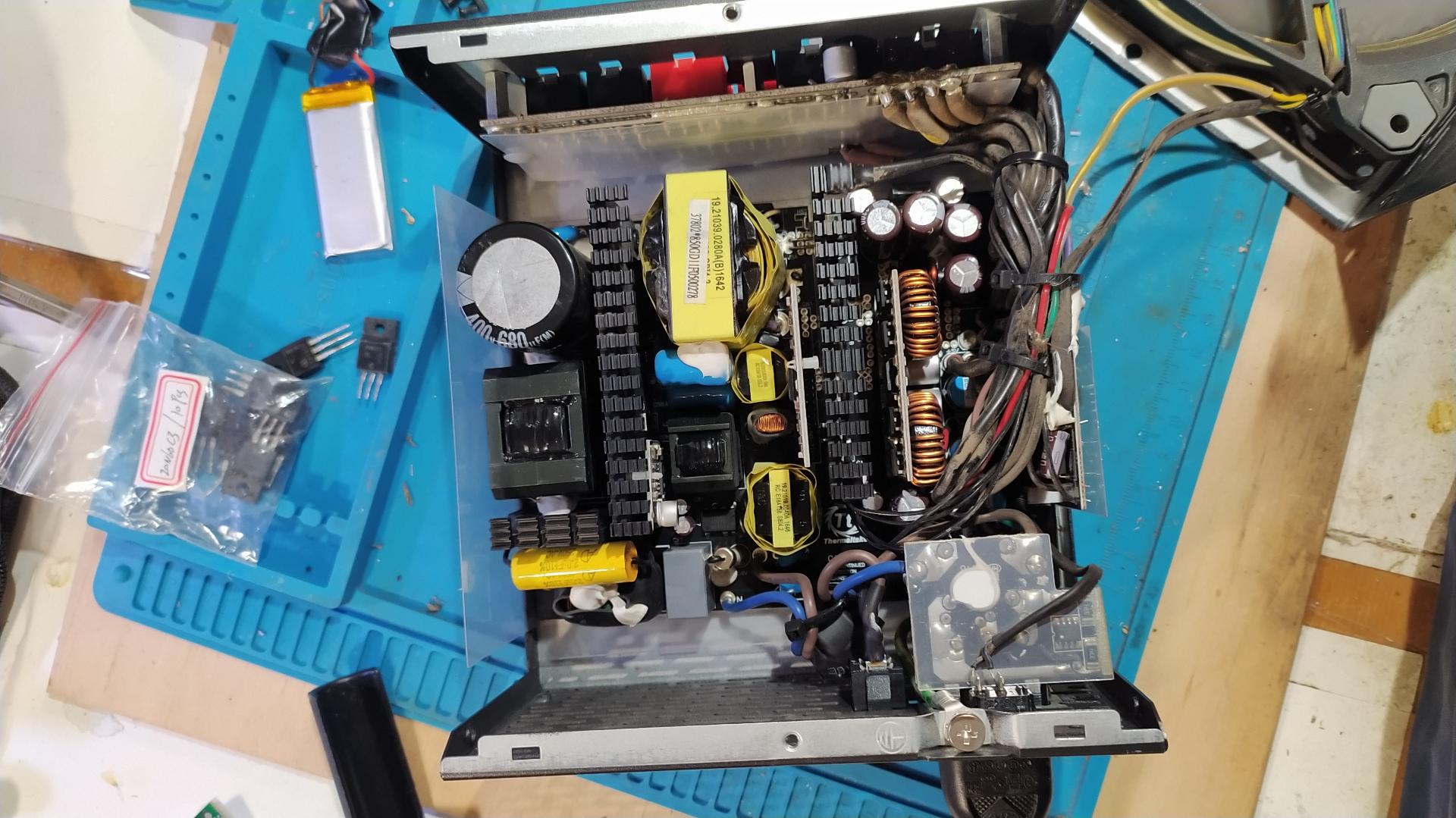

- Одинарный мост. Маркировка под радиатором, поэтому останется тайной.
- Rubycon 680 мкФ х 400V. При работе на нем 382В.
- 2 штуки 5R140P в качестве APFC транзисторов
- 2 штуки 5R140P в качестве силовых транзисторов
- D0865C5 – диод APFC
- Infineon ICE2HS01G – такой же, как в Navitas.
- Infineon ICE3PCS01 в качестве APFC-контроллера.
- Дежурка на A6069H – как в Aerocool.
- На выходе 3 штуки IRFB7437 – вероятно, синхронный выпрямитель. Еще один элемент в отдалении на радиаторе не рассмотрел – мешали детали.
Да, оптимальным вариантом при ремонте оказалась выпайка дросселя – он стоит как раз напротив APFC-транзисторов, поэтому получилось поменять их без выпайки радиатора целиком.
