Пара малогабаритных БП с APFC с Али

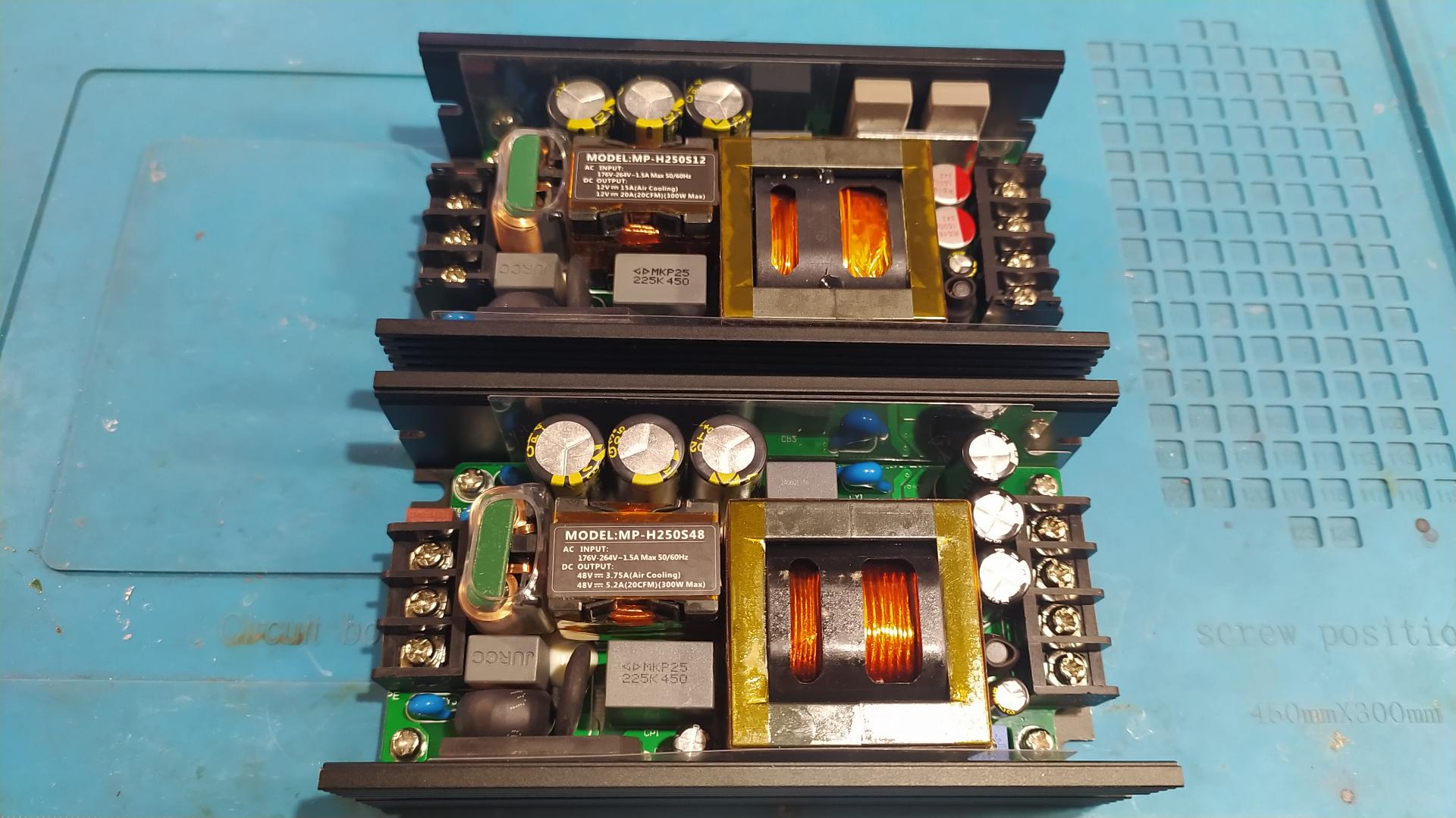

По мотивам обзора на Mysku обзавелся парой симпатичных БП с APFC. Вышло около 22$ за штуку.

Дублирую сюда то, что писал на Mysku в комментариях:

В 12В стоят NCEP40T11 с TEA1995. В 48В внизу с отдельной термопрокладкой стоят 4 MBRD20150CT (смотрел один), по 2 впараллель.

Как резюме обсуждения – 2 отдельно закрепленных элемента могут быть транзисторами или диодами (надо смотреть обозначение на плате). Если транзисторы – там синхронный выпрямитель и снизу есть еще микросхема.  При этом в одном и том же БП (в данном случае на 12В) может быть как вариант с синхронным выпрямителем (мой случай), так и с простыми диодами (в обзоре).

Если отдельных элементов нет (как в 48В у меня) – диоды (всегда ли?) находятся с нижней стороны платы.
