Купил когда-то несколько штук Sonoff’ов на Али без БП и корпуса – вероятно, на тот момент были дешевле обычных Basic’ов. Штука немного специфическая, в ход с июня 2021-го так и не пустил. До текущего момента.

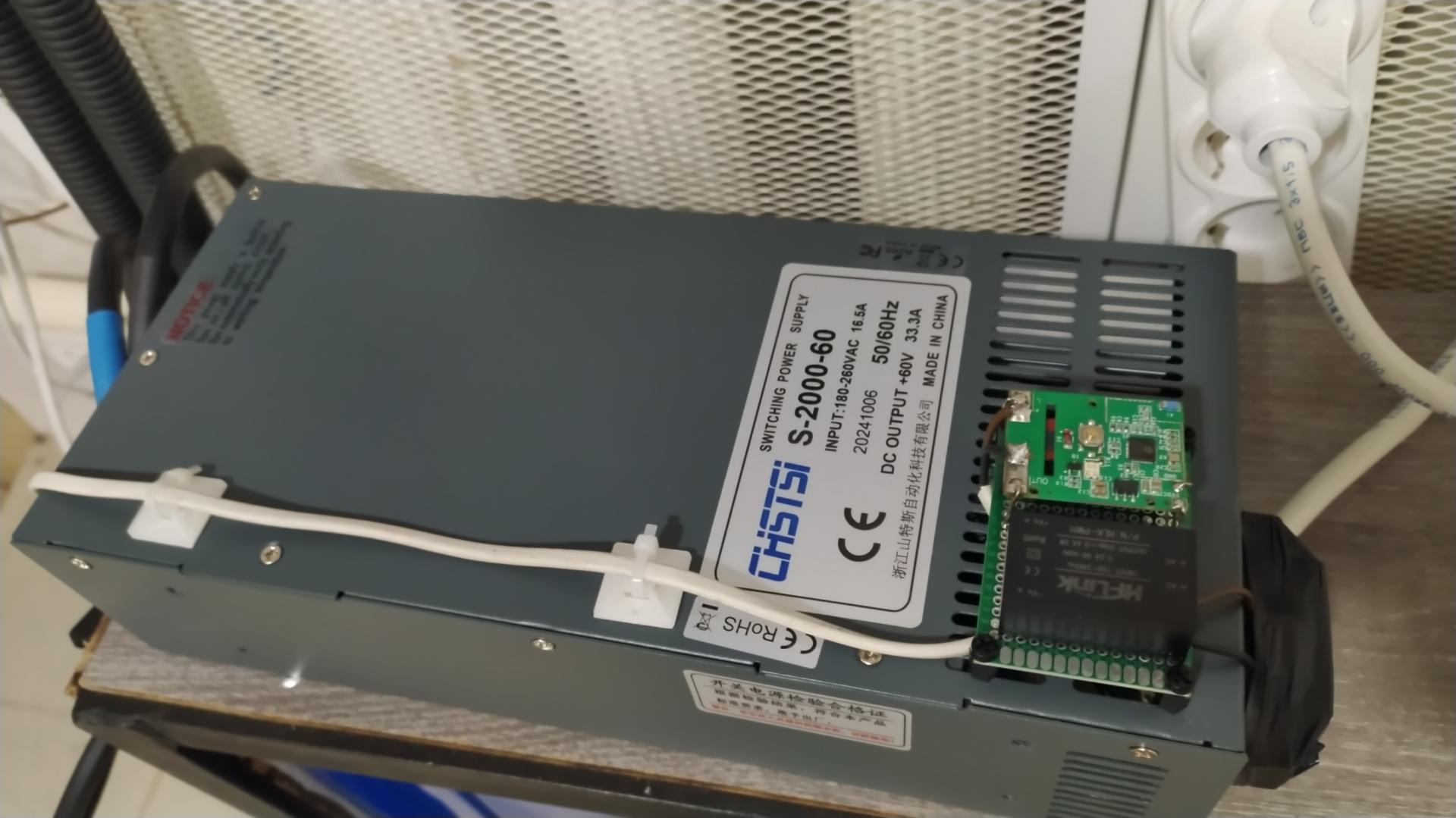

Как уже писал в апдейтах “Solar fields” – вскрылось то, что зарядный БП даже малой мощность срывает работу MPPT-контроллера в SAJ и я недополучаю несколько сотен ватт. У БП есть вход управления работой, туда и решил прилепить Sonoff. В принципе, можно было бы задействовать обычный Basic, но:
- Его все равно пришлось бы переделывать, так как мне нужен обычный релейный выход, а не коммутация сети
- В дальнейшем, если бы по какой-то причине потребовалось бы менять Sonoff, то мог забыть отвязать выход от сети и спалил бы блок
- Надо ж когда-то наконец-то использовать эти бескорпусные модули.
Над изоляцией электроники потом подумаю, на пока так. В принципе, высоковольтный вход все равно недоступен для касания, так что тут больше вопрос защиты электроники от внешних воздействий.

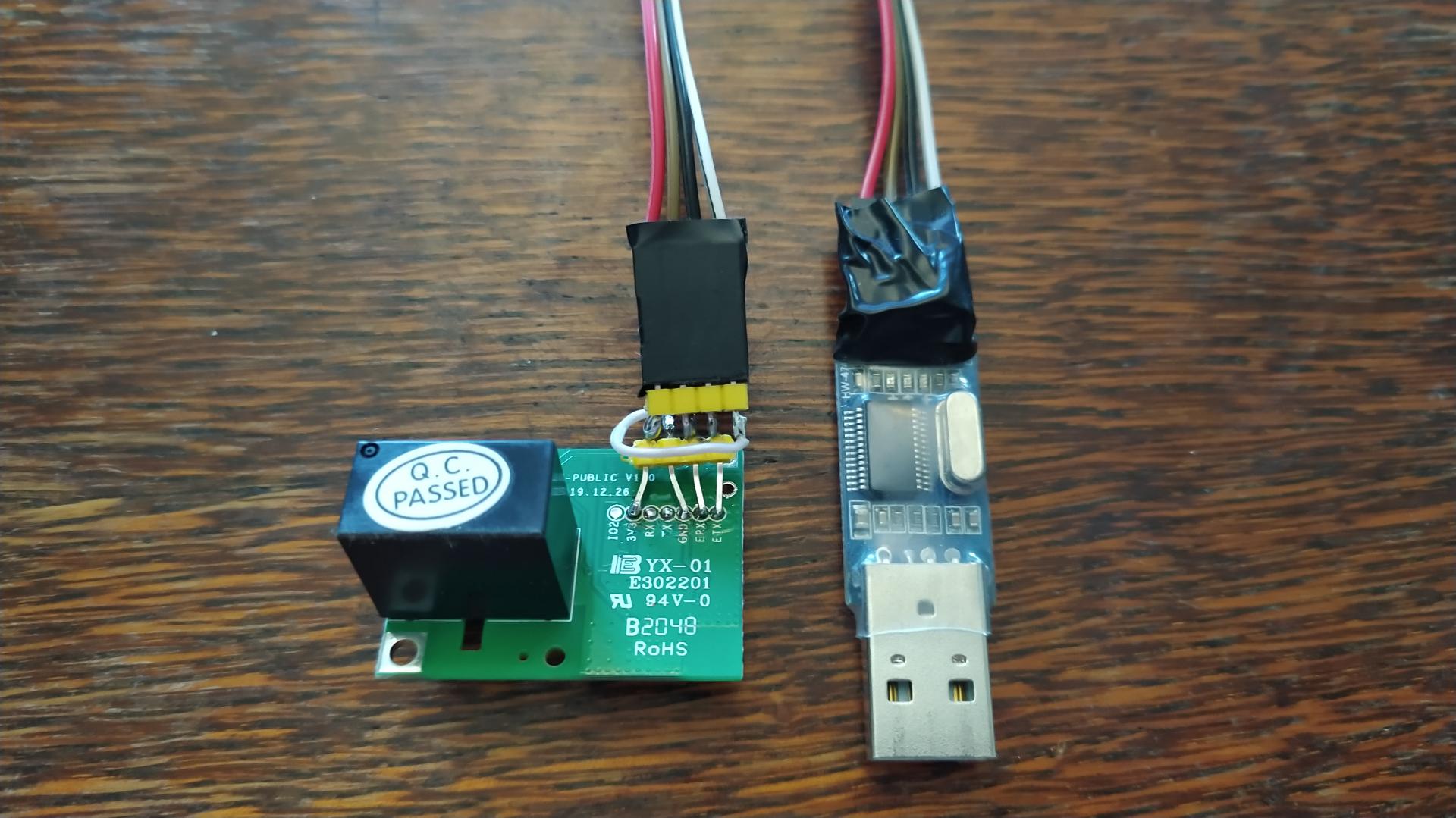

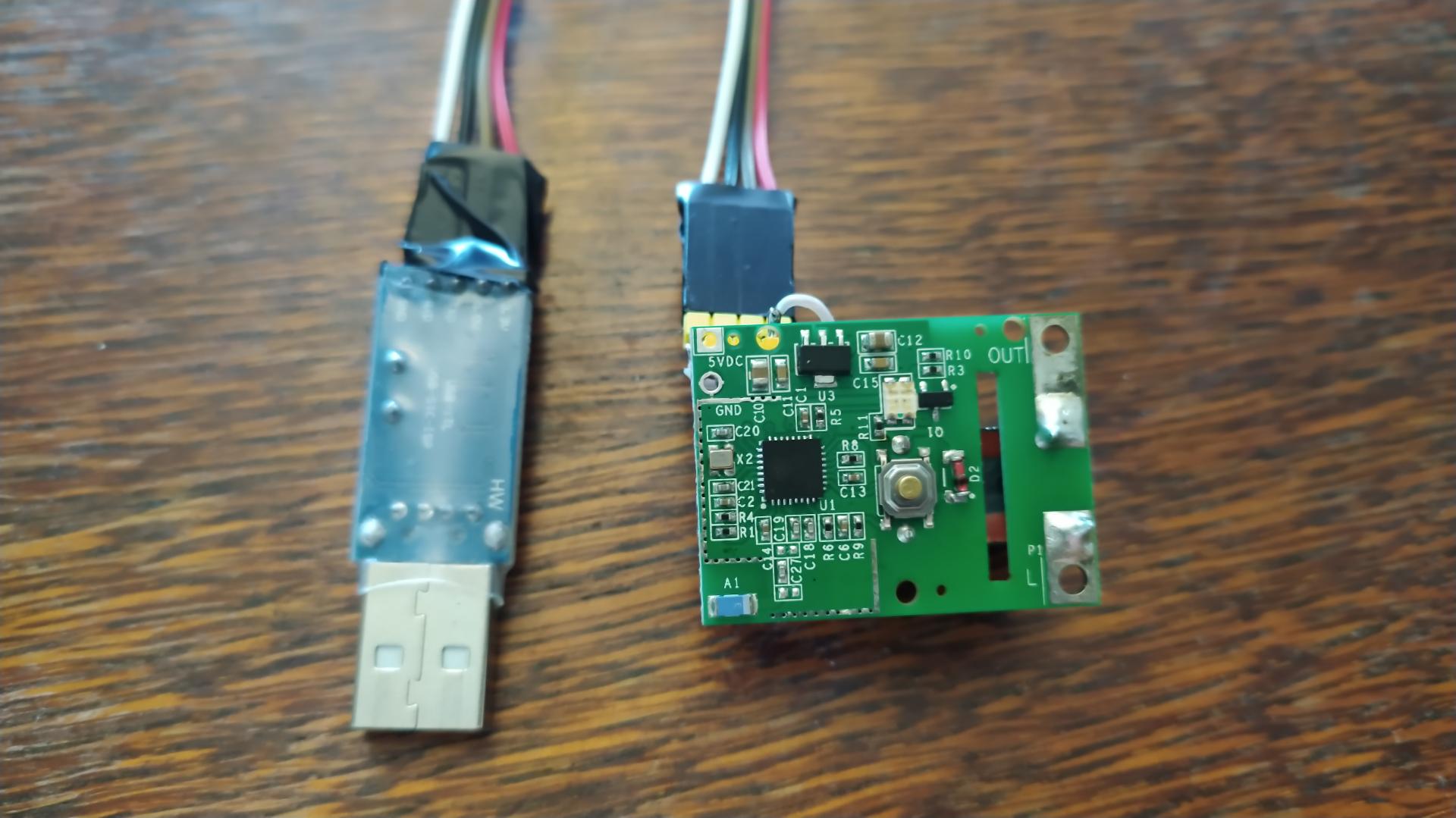

По прошивке. На плате есть ряд точек с обозначениями, но подключение интерфейса для прошивки не совсем очевидно. Пришлось вызвонить площадки до контроллера и сделать переходник, показанный на фото. На деле имеем:
- GPIO2
- +3.3V
- GPIO4 (RX)
- GPIO5 (TX)
- GND
- Нужный для прошивки RX (ERX)
- Нужный для прошивки TX (ETX)
Дальше все стандартно – подаем питание при зажатой кнопке, шьем из ESP Home. Пины для кнопки/светодиода/реле такие же, как и у других Sonoff. Красный светодиод светится при включенном реле.
